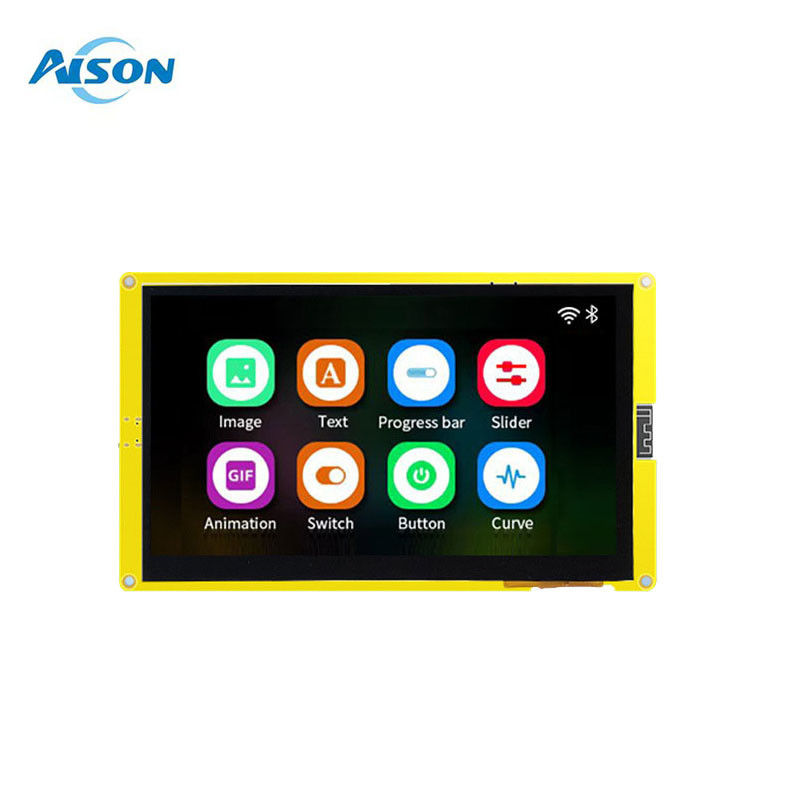

7.0 اینچ ESP32-8048S070C ماژول صفحه نمایش LCD 800 * 480 نمایشگاه پورت سریالی 2.4 گیگاهرتز وای فای بلوتوث 16MB SPI فلش و 8MB PSRAM

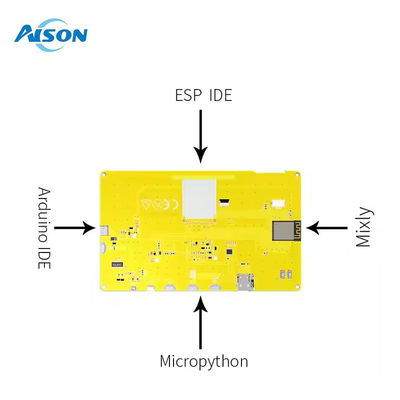

1خلاصه
ESP32-8048S070C یک صفحه توسعه برای صفحه لمسی بصری است، این صفحه مجهز به نرم افزار سیستم عامل GUI است که به طور مستقل توسعه یافته است،پشتیبانی از برنامه ریزی کشیدن و رها کردن گرافیکی برای کمک به کاربران در تکمیل توسعه سیستم عامل کنترل سفارشی. کنترل کننده اصلی ESP32-8048S070C هیئت مدیره توسعه به تصویب می رسد ESP32-S3-WROOM-1 ماژول، این ماژول یک هدف کلی Wi Fi + Bt + ble ماژول MCU، 16MB SPI فلش و 8MB PSRAM در پیکربندی شده است.هیئت توسعه ESP32-8048S070C همچنین می تواند از طریق رابط های گسترش در هر دو طرف، توابع مانند دکمه ها، صدا و دوربین را توسعه و اشکال زدایی کند، چرخه توسعه کاربران را به شدت کوتاه می کند.
2منابع سخت افزاری زیر
1) ماژول ESP32-S3-WROOM-1
ESP32-S3-WROOM-1 یک ماژول Wi-Fi + Bt + ble MCU برای انواع برنامه های کاربردی است.می تواند در شبکه های سنسور با قدرت کم و برنامه های کاربردی سخت استفاده شودبرای مثال، کدگذاری صدا، پخش صوتی و رمزگشایی MP3. پارامترهای این ESP32-S3-WROOM-1 عبارتند از: 8Mbyte PSRAM + 16Mbyte Flash.
2) رابط TP
رابط لمسي قابليت دار، رابط I2C، فاصله 0.5mm، 6pin، نوع flip down.
3) رابط صفحه نمایش LCM7.0 اینچ رابط صفحه نمایش LCM، رابط SPI، فاصله 1.25mm، این رابط SPI به رابط سخت افزاری HSPI از esp32 متصل است، فرکانس ساعت عملیاتی می تواند
پارامترهای صفحه نمایش استفاده شده عبارتند از: اندازه 7.0 اینچ؛ تراکم پیکسل-165PPI؛ رزولوشن:800*RGB*480؛ مدل صفحه نمایش:
ESP32-8048S070C
4) مدیریت انرژی
دو LDOS با خروجی 3.3V، یکی به خود تخته برق می دهد، دیگری به تخته توسعه خارجی،منبع برق جدا شده است تا از تداخل تخته توسعه با منبع برق esp32-S3 جلوگیری شود.، ثبات esp32S3 رو تضمین میکنه
5) رابط قدرت خارجی
رابط برق خارجی ذخیره شده (مثبت و منفی همانطور که در علامت + نشان داده شده است) ، محدوده ولتاژ ورودی 5v،حداکثر جریان بار I > 2A.
6) کلید RST
برای اتصال به پین EN ESP32-S3 ، دکمه خود تنظیم را لمس کنید. این دکمه می تواند برای تنظیم مجدد ESP32-S3 استفاده شود.
7) رابط نوع C
رابط یونیورسل USB-C (نوع رابط C) ، این رابط برای تغذیه هیئت توسعه، ارتباطات UART و دانلود نرم افزار استفاده می شود.سخت افزار مدار دانلود کنترل جریان داده را اجرا می کند، پس دانلود نرم افزار پشتیبانی از یک کلیک دانلود خودکار.
3"قدرت بر دستورالعمل ها"
1) منبع برق
این صفحه توسعه پشتیبانی از USB نوع C 5V منبع تغذیه و ذخیره شده در خارج از قدرت ورودی رابط (همانطور که توسط شماره مرجع 5 در شکل 3 نشان داده شده است).
که ولتاژ ورودی 5V جریان پشتیبانی کمتر از 1A نیست، زمانی که دیگر تخته های گسترش در نظر گرفته نشده است،و ولتاژ ورودی 5V جریان پشتیبانی است که کمتر از 2A زمانی که دیگر تخته های گسترش وارد (برای جزئیات مراجعه به مصرف انرژی واقعی تخته گسترش)توجه: هنگامی که منبع تغذیه خارجی از طریق رابط قدرت ذخیره شده فراهم می شود، محدوده ولتاژ ورودی منبع تغذیه 5V است و توصیه می شود که جریان بار I> 2A باشد.
2) اقدامات احتیاطی
لطفا مطمئن شوید که کابل های FPC از صفحه نمایش های TP و LCM در سوکت های FPC مربوطه وارد شده اند قبل از تغذیه بر روی صفحه توسعه، در غیر این صورت
4پارامترهای الکتریکی تخته
محیط آزمایش:
1دمای: دمای اتاق 25 درجه سانتیگراد
2منبع برق: 5.0 ولت ولتاژ موج V
پارامترهای آزمایش:
1جریان کار عادی: 500mA ((جریان متوسط)
5"برنینگ نرم افزار"
گام اول:
صفحه ESP32-8048S070C را از طریق کابل داده USB-TypeC به کامپیوتر متصل کنید.نرم افزار می تواند به طور خودکار از طریق ESP32 دانلود شود Flash_Download_Tools.
2) مرحله دوم:
همانطور که در شکل 7-1 زیر نشان داده شده است: مسیر نرم افزار را که می خواهید در 1 بسوزانید انتخاب کنید. آدرس معمولا 0X00 است. پس از تنظیم، به یاد داشته باشید که جلوی آن را چک کنید. ساعت سیستم را در 2 مکان 40MHz انتخاب کنید.اندازه فلش را به عنوان 128Mbit در 3 مکان انتخاب کنید; انتخاب SPI حالت به عنوان حالت DIO در 4 مکان; انتخاب شماره پورت از صفحه فعلی شناخته شده توسط کامپیوتر در 5; انتخاب سرعت baud پورت سریال در 6 مکان (بزرگ تر ارزش,هرچه سرعت دانلود نرم افزار سریعتر باشد، و حداکثر پشتیبانی 1152000bps است). پس از اتمام پیکربندی قبلی، روی 7 کلیک کنید تا شروع به سوزاندن نرم افزار شود.
3- مرحله سوم:
پس از اتمام دو مرحله فوق، دکمه تنظیم مجدد را روی پشت دستگاه فشار دهید.
براي شروع اجرا کردن نرم افزار تازه سوخت
